独孤九剑第三剑

破刀式：破解诸般单刀、双刀、柳叶刀、鬼头刀、大砍刀、斩马刀种种刀法。

第二篇文章讲述了Google数据中心会维持比较高的送风温度，一般会维持冷通道温度在25~27℃的工作范围，可以提高整个制冷效率和自然冷源使用时间。本章（第三篇）主要讲述Google数据中心如何来降低末端设备的运行功率。

目前数据中心常用机房末端有如下几种：

普通房间级空调形式

列间空调形式

风墙送风形式

顶置空调形式

其设备的基本样式和送风形式如下图所示：

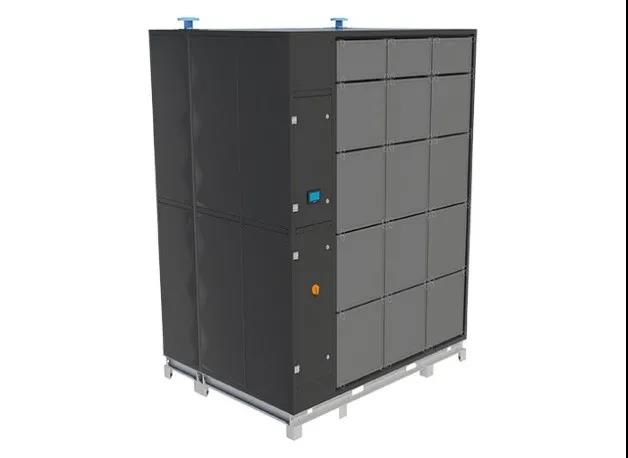

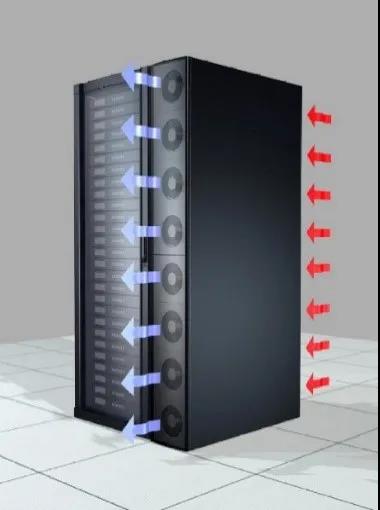

房间级空调

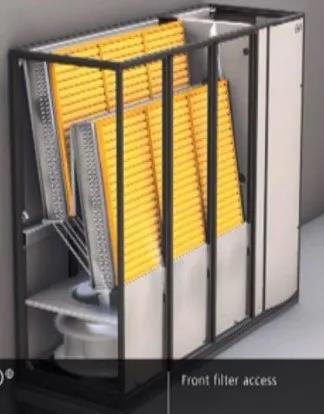

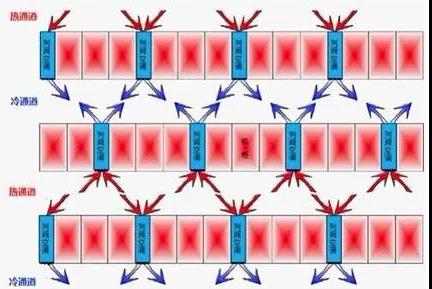

列间空调

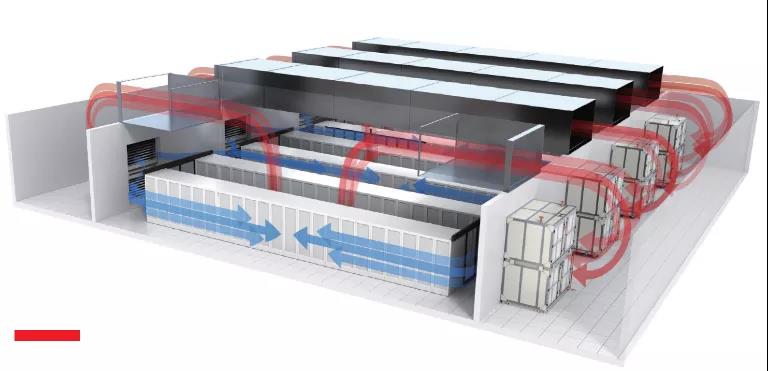

风墙空调

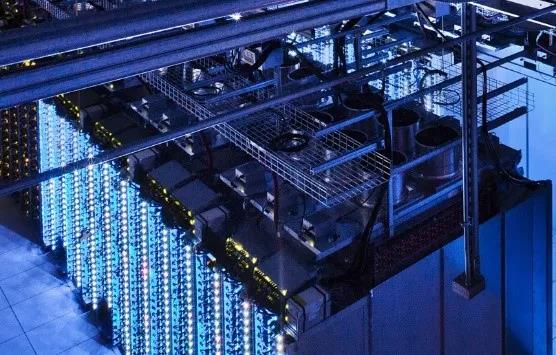

机柜顶置空调

末端空调的设计效率：

空调机组自身阻力会影响到风机功率

空调送、回风阻力的大小会影响到风机功率值

空调送风、回风热损失会影响到机房模块热效率

空调回风距离会影响回风温度控制目标值，从而影响风机功率

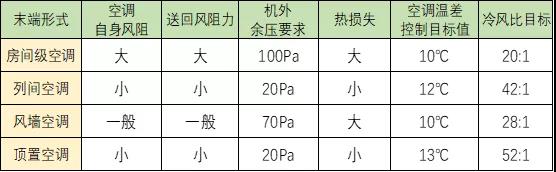

其四种空调模式，对于上述四个方面的影响，如下表所示。其中空调系统冷风比为空调制冷功率与空调风机功率的比值。

由于顶置空调贴近机柜，漏水后会造成很大的安全隐患，需要优秀的产品质量和施工质量，目前仅仅在少量互联网数据中心使用。

对于目前IDC客户而言，由于客户的多样性和安全性，目前一般使用房间级和风墙空调居多。特别当机柜功率约来越大时，可以利用风墙空调，增大空调换热盘管的高度来获得更多的冷量。

一般企业级客户选择列间空调比较多，适合比较少的定制化需要。具体的使用情况如下表所示：

在项目实施过程中，无论是老旧机房的气流优化还是新建机房的气流控制，其核心目标：控制机柜送风量和机柜需求风量形成微平衡，降低风机频率，达到节能目标。

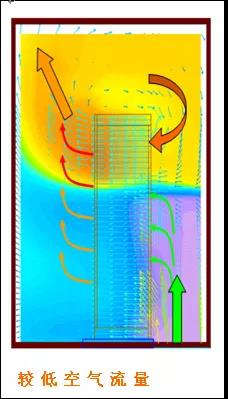

地板风量＜机柜风量

地板风量＝机柜风量

地板风量＞机柜风量

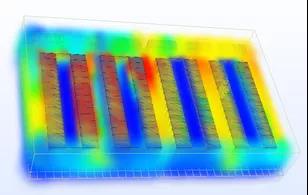

机房整体气流组织模拟示意图

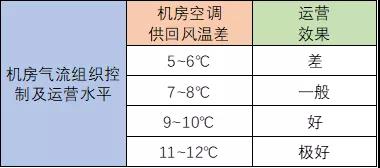

对于机房气流控制而言，IT设备平均供回风温差值约12℃。对于末端精密空调，其供回风温差运营数据直接体现了机房的运营水平。
