机房系统综合能效比:EER

集中空调制冷机房系统能效EER,即制冷机房系统全年累计制冷量(kWh)与全年累计耗电量(kWh)的比值,是目前衡量制冷机房运行效率的通用指标。全年综合能效EER越高,代表制冷机房运行效率越高。目前行业内公认的标准,EER>5.0(0.7kW/RT)的,即可评定为高效制冷机房。



机房系统成本能效比:CEER

为更全面评价制冷系统的用能水平,我们在机房系统综合能效比(EER)的基础上融入了供冷成本的考核因素,在业内首次提出了机房系统成本能效比(CEER)的概念。

  • 应用背景
  • 综合优势

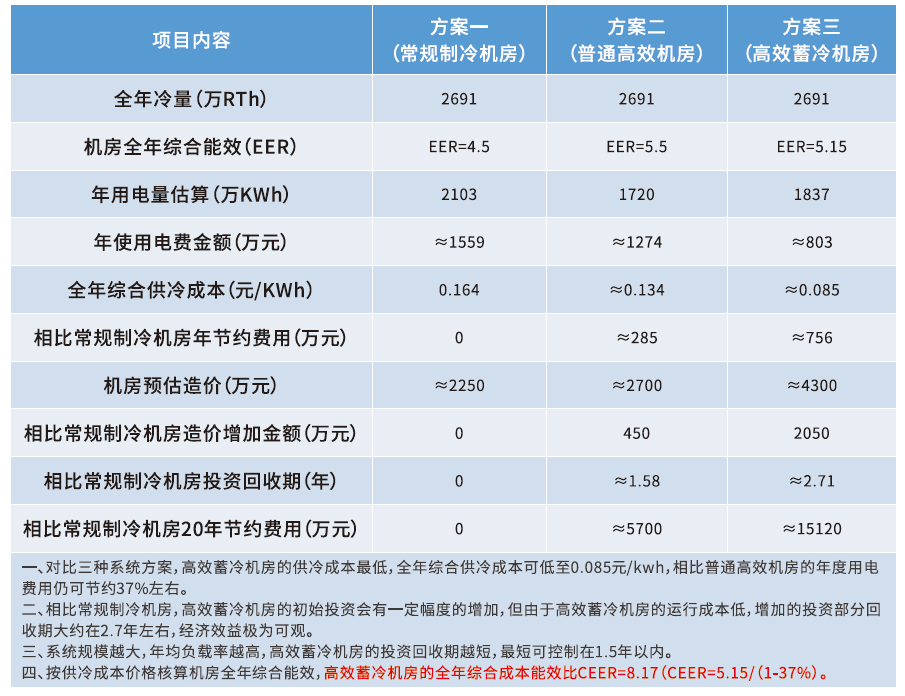

  • 经济对比
  • 系统形式规划

●我国空调系统用电量占全社会用电约20%,且逐年增长,但目前制冷机房能效普遍低下,节能潜力大;

●电力需求侧各时段需求波动大,峰谷用电量差高达40%~60%,城市电网高峰用电日趋紧张,但夜间低谷“窝电”现象日益严重,造成严重的用能不平衡,进而造成能源浪费;

●中国减碳承诺:力争于2030年前破达峰,2060年前实现碳中和,节能减碳任务重;

●2019年国家七部委印发了《绿色高效制冷行动方案》,要求到2030年,大型公共建筑制冷能效提升30%以上,制冷总体能效水平提升25%以上;

●2021年7月29日,国家发改委印发《关于进一步完善分时电价机制的通知》,明确要求峰谷电价价差原则上不低于4:1,且在峰谷电价的基础上推行尖峰电价机制,尖峰电价在峰段电价基础上上浮比例原则上不低于20%;

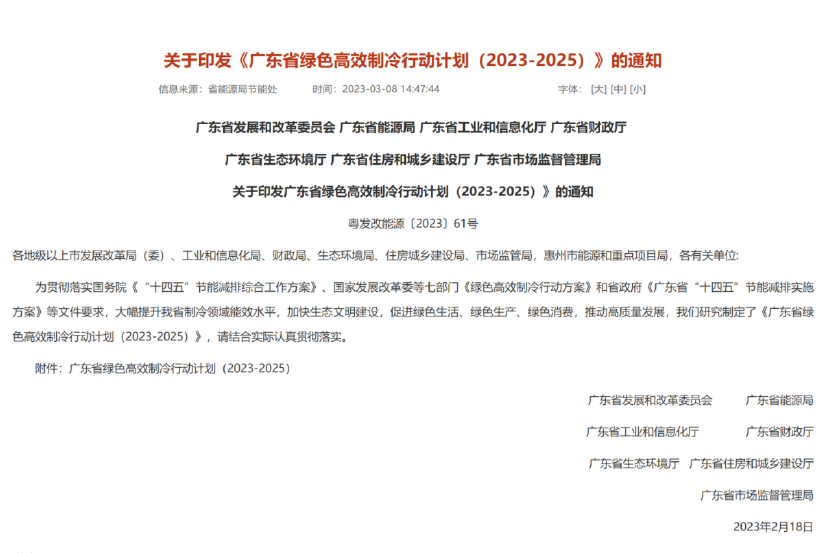

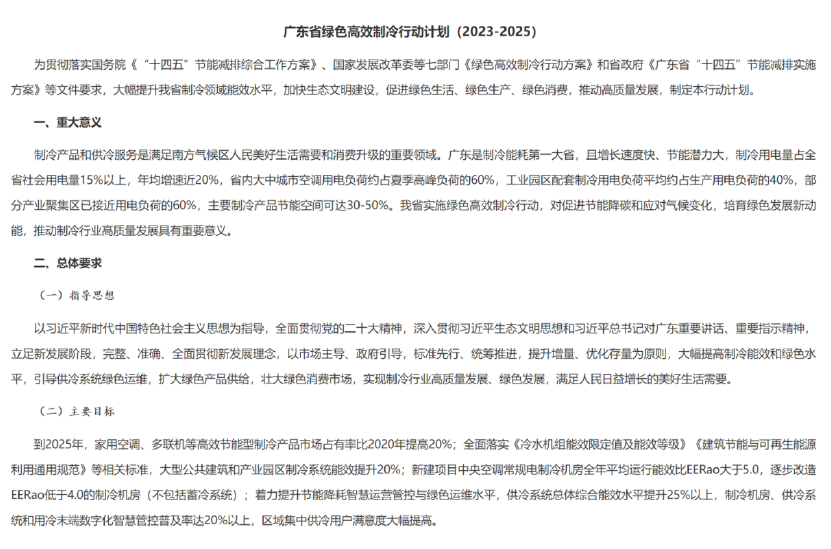

●2023年广东省七部委联合印发的《广东省绿色高效制冷行动计划》,大型公共建筑和产业园区制冷系统能效提升20%;新建项目中央空调常规电制冷机房全年平均运行能效比EERa0大于5.0,逐步改造EERao低于4.0的制冷机房(不包括蓄冷系统);

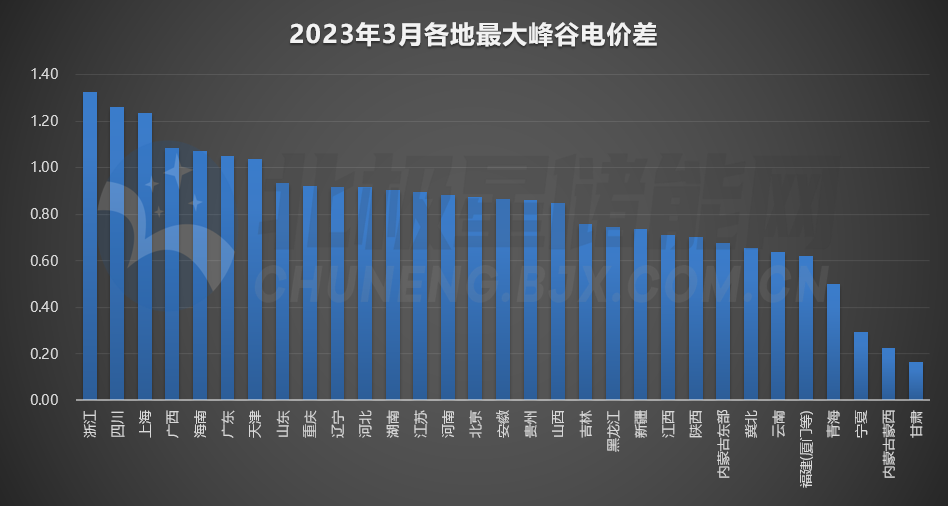

●2023年,全国已有不少于23个省市峰谷电价差超过0.7元/kwh,最高可达1.33元/kwh。




Ø 系统能效高运行费用低

    全年综合运行能效EER>5.0;

    全年综合成本能效CEER>8.0;

    全年综合运行成本最低可达0.07元/kwh,可比普通机房节省30%~70%的运行费用。

Ø 配电投资降低机房占地小

    通过效率提升,可降低设备选型功率以及设备尺寸,从而降低设备配电容量和初始投资,同时通过工艺布置优化,可使设备安装更加紧凑,减少机房占用面积。

Ø 自动化程度高减小运维成本

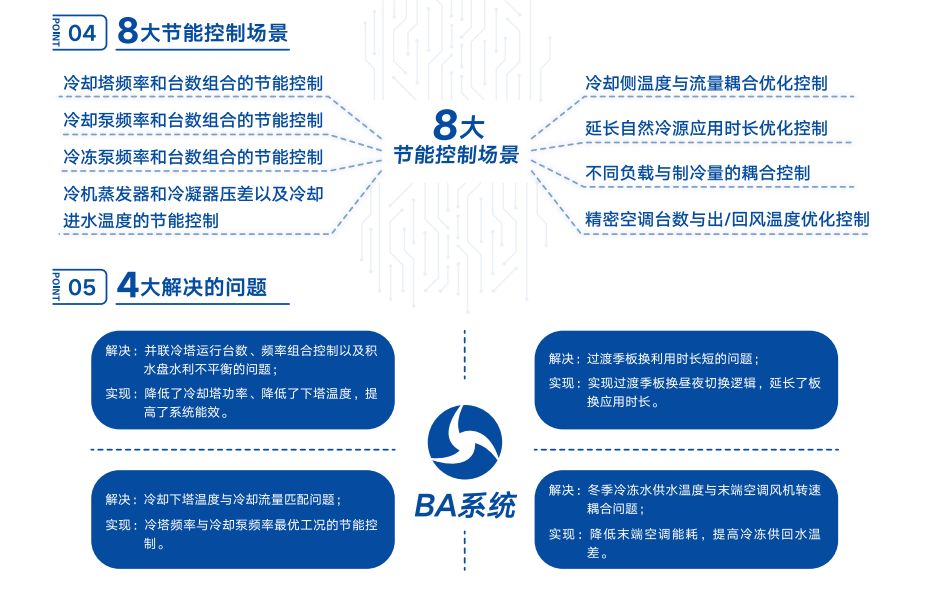

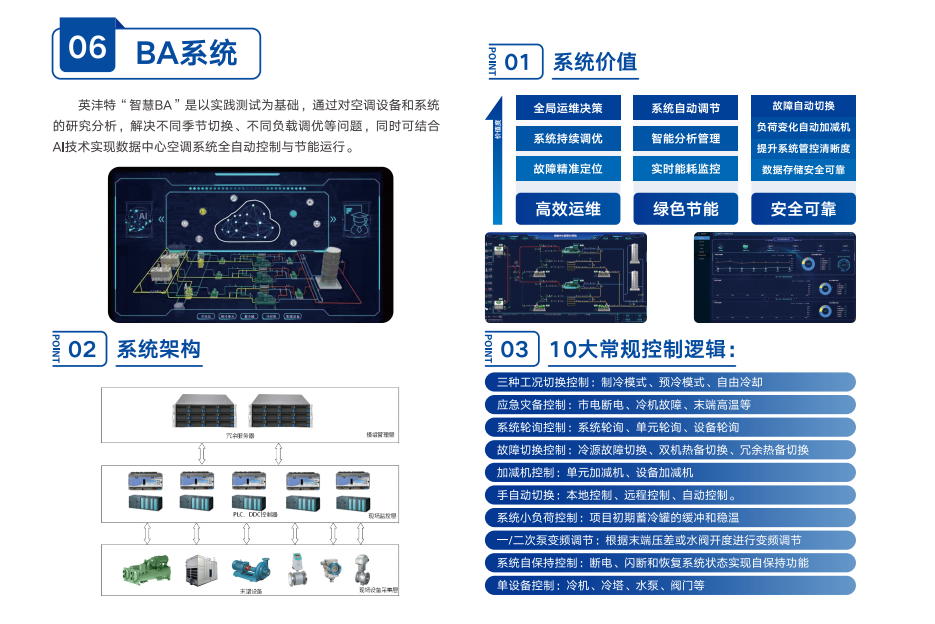

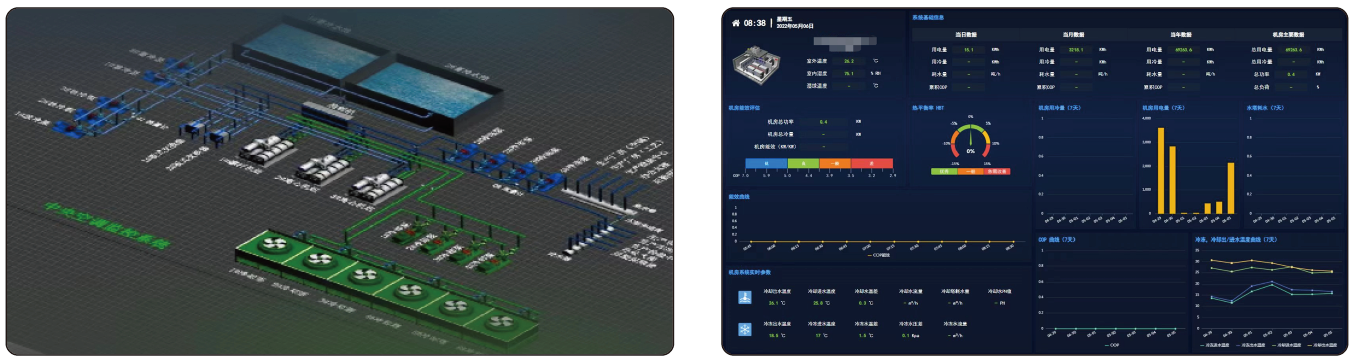

    高效蓄冷机房采用全智能控制系统,可实现无人值守、远程监控及监测预警功能。并可通过自学习功能,实现系统的持续寻优,大大减小了运维成本。

Ø 移峰填谷安全冗余

    通过水蓄冷系统的移峰填谷功能,在降低运行费用的同时,平衡了电网的昼夜负荷差。水蓄冷系统可实现供冷负荷的无级调节,并可兼做备用冷源,提升系统安全。


项目范围:高效蓄冷系统设计、机房设备与管道系统安装、AI+BA智能群控系统集成

项目概况介绍:某电子厂房制冷站项目,总装机负载为9200RT,其中基载主机2*2500RT,蓄冷主机2*2100RT(蓄冷工况下2*1800RT),配置2套有效容积约4900m3蓄冷水池

服务承诺:EER>5.15,制冷单价0.085元/KW.h


图片6 (1).png

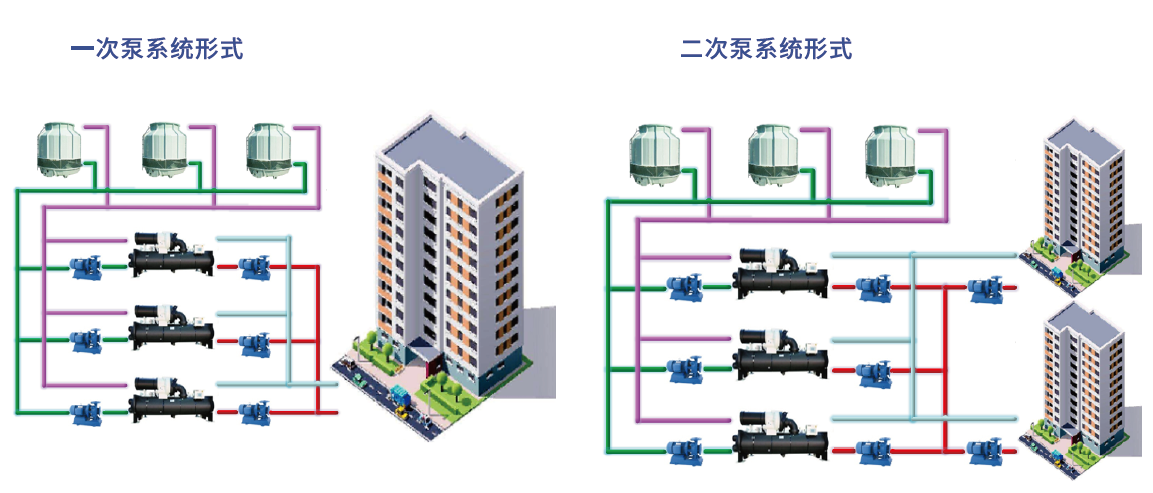

Ø水泵与冷水机组一一对应配置,其优点是可以采用不同流量的冷水机组并联工作,水泵与冷水机组之间的流量容易匹配,当负荷变化时,可以启动相应流量的冷水机组运行,从而避免大机组带小负荷所造成的能耗增加。

Ø对于系统较小或各环路负荷特性或压力损失相差不大的中小型工程,宜采用一次泵系统。凡系统较大、阻力较高、各环路负荷特性相差较大,或压力损失相差悬殊时,或环路之间使用功能有重大区别以及区域供冷时,应采用二次泵系统。

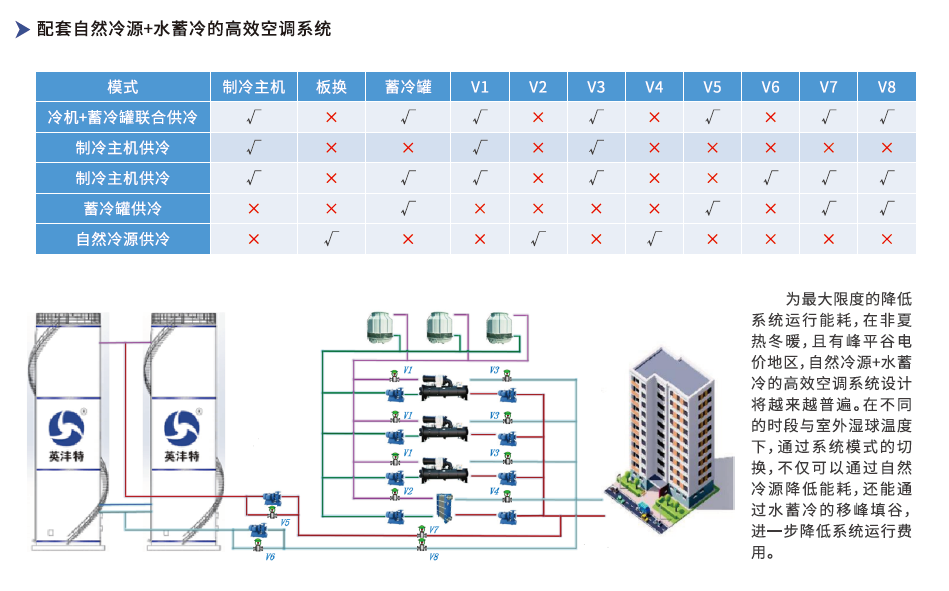

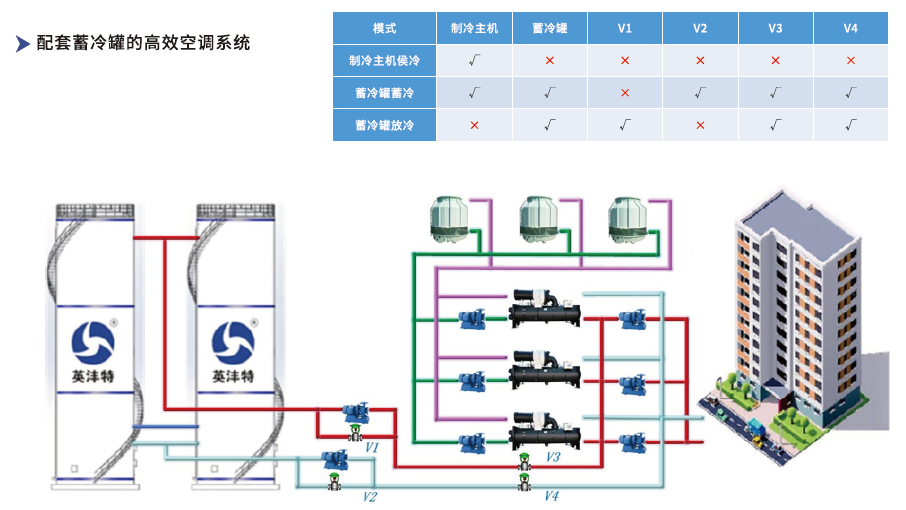

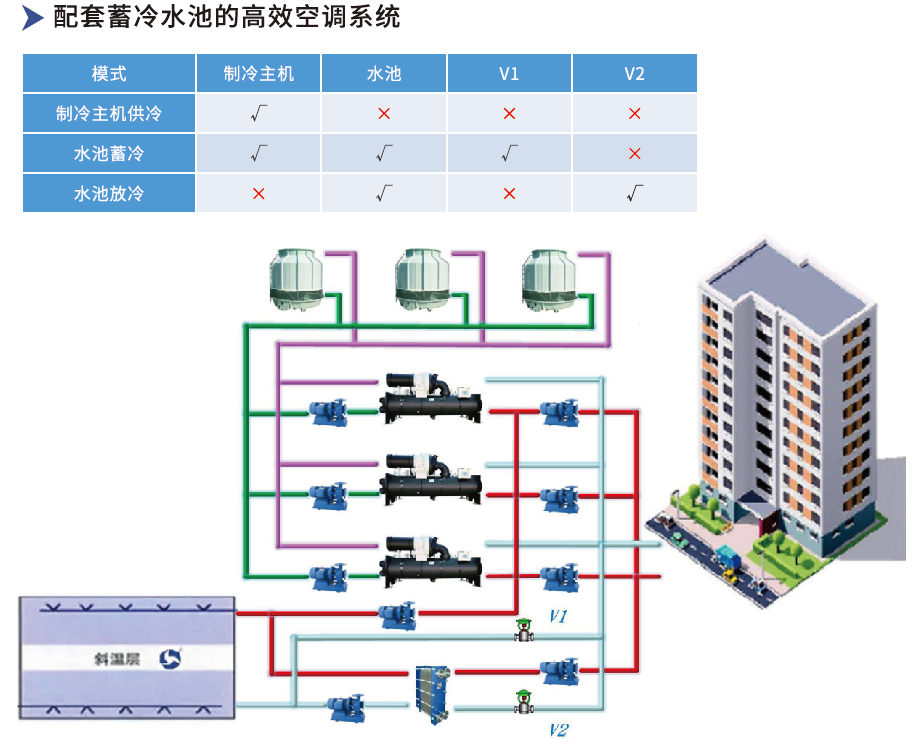

高效蓄冷机房可采用蓄冷罐或者蓄冷水池,结合不同省份移峰填谷的相关政策,起到节能节费的目的。高效蓄冷机房系统根据不同的水槽形式,系统也略有变化。对于移峰填谷的水蓄冷系统,建议单独配置相应的蓄放冷泵,若为蓄冷水池,为了防止系统中的水倒流入水池,则还需配置板式换热器。

蓄冷罐的选型需结合场地,冷冻水最高供冷点的高度、经济效益、投资回收期综合考虑。

蓄冷水池一般是地下室结构,可采用消防水池改造,亦可随大楼一起在前期进行设计建设。

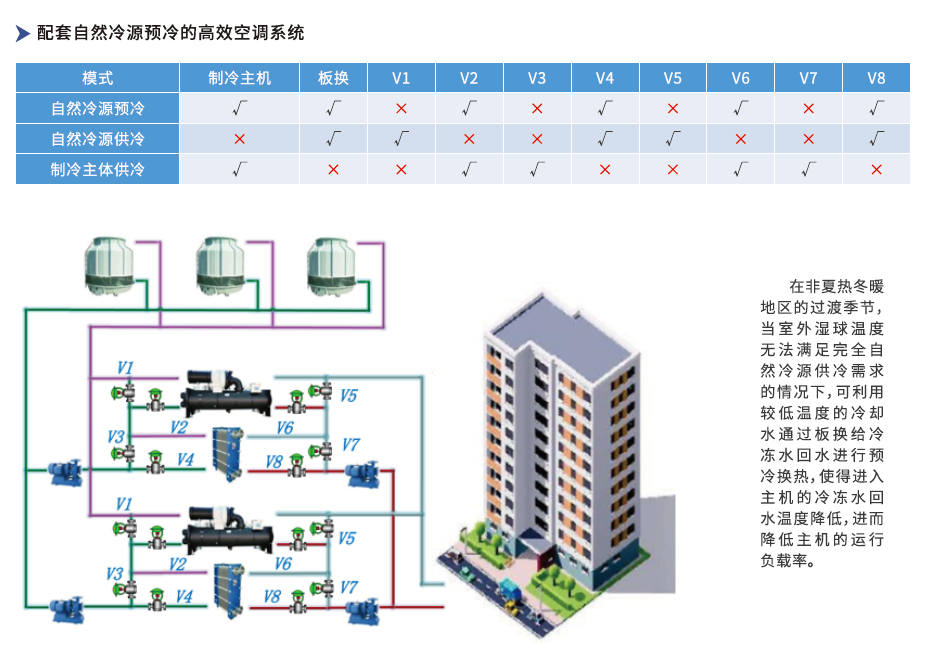

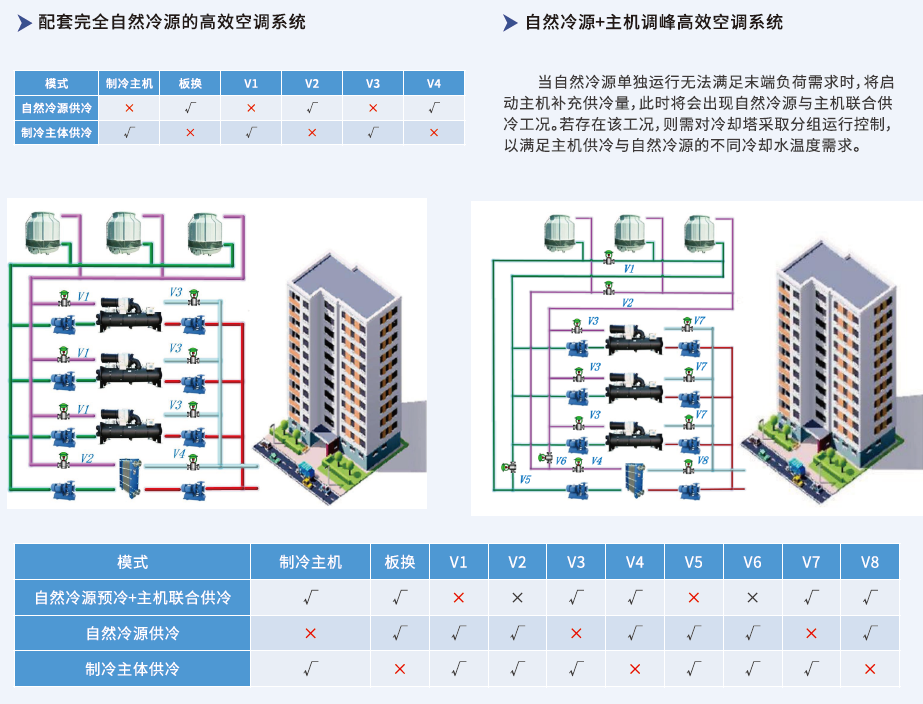

在夏热冬冷地区的过渡季节及冬季,随着室外干/湿球温度的下降,经过冷却塔处理的冷却水出水温度也在降低。对于此时仍有供冷需求的大型建筑,室内湿负荷及冷负荷与夏季相比也在不断的减小,空调末端所需除湿量减少,适当提高末端冷冻水温亦可满足空调系统的要求。此时只需在常规空调水系统基础上增设部分管路和设备,然后利用冷却塔制冷,当室外湿球温度低到某个值以下时,关闭制冷机组,以流经冷却塔的循环冷却水通过板式换热器间接向空调系统末端供冷,提供建筑空调所需的冷负荷,用冷却塔来代替制冷机供冷,可起到节能降费的作用。
